Ford Fiesta MkI/MkII (1976-1989)

A8.20

Rear Window Wiper And Washer

100% completed
parts added: 73
parts total: 73

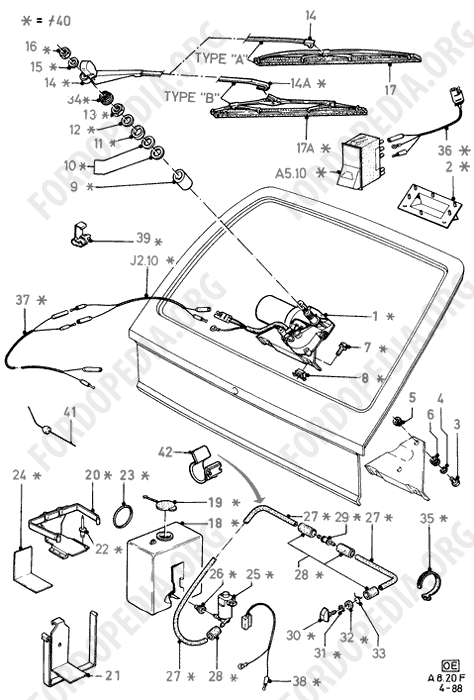

Ford Fiesta MkI/MkII (1976-1989) - Rear Window Wiper And Washer
Ford Fiesta MkI/MkII (1976-1989) – Rear Window Wiper And Washer
# Part name   Qty Prod Prod date FINIS Part No.
1 Motor and bracket assy - wiper
  1 5/76 - 12/88 6142504 84FG 17K441 A

  1 5/76 - 12/88 6142505 84FG 17K441 A
2 Cover assy - rear wiper motor
  1 E/GB 5/76 - 12/88 1579622 77FB B46404 BAFA
Trim - tailgate
  1 D 5/76 - 12/88 1597538 80FB B46404 AAFA
3 Bolt - hex.head
M6 X 16MM
  2 5/76 - 12/88 1472061 E602166 S72
4 Lockwasher - tooth
  2 5/76 - 12/88 6005641
5 Bush
  2 5/76 - 12/88 1591615 E890114 S71
6 Grommet
  2 E/GB 5/76 - 12/88 1591614
7 Bolt and lockwasher assy - hex.head
M6 X 12MM
  2 D/GB 5/76 - 12/88 1464278 E602526 S72

  2 E 5/76 - 12/88 6130168 E602526 S72M
8 Nut - cage
M6
  2 5/76 - 12/88 1544439 E826051 S72
9 Spacer - bush
  1 5/76 - 12/88 6040079 77FG 17K524 AA
10 Washer - sealing
  2 5/76 - 12/88 1451894 70EB 17A475 AA
11 Spacer - bush
  1 5/76 - 12/88 6040078 77FG 17514 FA
12 Washer - flat
16.5 X 25.5 X 1.5MM
  1 5/76 - 12/88 1549133 E830290 S71
13 Nut - hex.
M16 X 1
  1 GB 5/76 - 12/88 1489824 E820009 S100
M16 X 1
  1 D 5/76 - 6/80 1492379 72GG 17K468 AA
M16 X 1
  1 D 6/80 - 12/88 1489824 E820009 S100
14 Arm assy - wiper
TYPE B
  1 GB 5/76 - 12/88 1571276 77FG 17526 FA
TYPE B
  1 D 5/76 - 12/88 1571276 77FG 17526 FA
TYPE B
  1 E 5/76 - 10/79 1571276 77FG 17526 FA
14A
TYPE A
  1 GB 5/76 - 8/79 1572570 77FG 17526 KA
TYPE A
Market: -CDN, -J, -USA
  1 D 5/76 - 8/79 1572570 77FG 17526 KA
TYPE A
Market: -CDN, -J, -USA
  1 8/79 - 8/83 6132847 84FG 17526C3 A
TYPE A
  1 8/83 - 12/88 6132847 84FG 17526C3 A
TYPE A
  1 D 10/84 - 12/88 5012655 84FG 17526C1 A
15 Washer - spring
8.2MM
  1 D/E 5/76 - 12/88 1502842 E836017 S71
8.2MM
  1 GB 5/76 - 12/88 6088097 E836017 S100
16 Nut - hex.
M8
  1 5/76 - 12/88 1550709 E620333 S72
17 Blade assy - wiper
  1 D/GB 5/76 - 12/88 1105284 YS7J17402AA
17A
TYPE B
  1 GB 5/76 - 8/83 1105284 YS7J17402AA
18 Reservoir - water
  1 5/76 - 12/88 6044703 75AG 17618 AB
19 Cover - water reservoir
  1 5/76 - 12/88 6017716 74EG 17632 BA
20 Bracket - water reservoir
Market: -CDN, -J, -USA
  1 5/76 - 12/88 1568646 77FG 17614 AA
21
Market: +CDN, +J, +USA
  1 5/76 - 12/88 6044701 77FG 17614 BA
22 Rivet
  3 5/76 - 2/86 1571398 E647654 S
23 Strap - clamping
  1 5/76 - 2/86 6033275 75BG 17628 BA

  1 2/86 - 12/88 1640681 86FG 17628 AA
24 Pad - felt
  1 5/76 - 12/88 1579625 71BB N456K00 BA
25 Motor and pump assy
  1 D 5/76 - 1/86 6088269 76BG 17K624 AB

  1 E 5/76 - 1/86 6120440 76BG 17K624 AC

  1 D 5/76 - 1/86 6140949 83BB 17K624 AA

  1 GB 5/76 - 1/86 6156960 83BB 17K624 BA

  1 1/86 - 12/88 6833495 92AB 17K624 AA
26 Grommet
  1 5/76 - 12/88 6134690 84AG 17673 AA
27 Hose assy
SOLD BY RUNNING METRE
  AR 5/76 - 12/88 0593028 CHG288
1520MM
  1 5/76 - 12/88 1579623 P77FG 17A605 AA
700MM
  1 5/76 - 12/88 1650509 86FG 17A605 CA
28 Sleeve
  4 5/76 - 12/88 6103304 81AG 17K655 AA
29 Valve assy
  1 5/76 - 12/88 6631519 85GG 17615 CA
30 Jet
  1 5/76 - 2/84 6080560 80BG 17B650 AA
Version: EXCEPT XR2
  1 2/84 - 12/88 6080560 80BG 17B650 AA
Version: XR2
  1 2/84 - 12/88 1643340 84FG 17B650 AA
31 Lockwasher - serrated
8.2MM
  1 5/76 - 12/88 0241846 E630315 S71
32 Nut - hex.
M8
  1 5/76 - 12/88 1550709 E620333 S72
33 Clamp - hose
  1 5/76 - 12/88 1429443 120254E S
34 Cap - arm and pivot shaft sealing
  1 5/76 - 6/80 6001458 74EG 17K475 AA

  1 6/80 - 12/88 1591667 80EG 17K475 AA
35 Strap - wiring
  1 D 5/76 - 12/88 1509658 E863024 S

  1 E 5/76 - 12/88 1512108

  1 GB 5/76 - 12/88 1652967 E863401 S
36 Wire assy
SWITCH ASSY
  1 5/76 - 8/83 6103177 77FG 14K124 AE
SWITCH ASSY
  1 8/83 - 12/88 5010853 A83SX 14K124 AA
37
MOTOR ASSY - WIPER
  1 5/76 - 8/83 5003714 A77SX 17K400 AA
MOTOR ASSY - WIPER
  1 8/83 - 12/88 6114129 84FG 17K400 AA
38
WATER PUMP
  1 5/76 - 12/88 6090939 77FG 14K125 BB
39 Connector - cable
  1 5/76 - 12/88 5001505 A74SX 14487 AA
40 Kit - rear wiper/washer
  1 5/76 - 8/83 5003712 5003712

  1 GB 8/83 - 12/88 5010851 A83SX 18387 BA

  1 D/E 8/83 - 12/88 5010850 A83SX 18387 AA
41 Diode assy - wiper motor
BOSCH
  1 5/76 - 12/88 6109986 81AB 17K539 BA
SWF
  1 5/76 - 12/88 6109985 81AB 17K539 AA
42 Clip
  1 2/86 - 12/88 1545026 E864442 S81
